作者简介:肖啸(1987-),男,副研究员,从事固体推进剂绝热包覆技术研究。E-mail:358240234@qq.com 通信作者:杨士山(1977-),男,研究员,从事固体推进剂绝热包覆技术研究。E-mail:342743276@qq.com
(1.西安近代化学研究所,陕西 西安 710065; 2.31671部队弹药处,辽宁 辽阳 111000)
(1.Xi'an Modern Chemistry Research Institute, Xi'an 710065, China; 2. Unit Ammunition Division in 31671 Army, Liaoyang Liaoning 111000, China)
material science; allyl; cyclotripolyphosphazene; inhibitor of propellant; ablation-resistant property; EPDM
DOI: 10.14077/j.issn.1007-7812.202004004
备注
作者简介:肖啸(1987-),男,副研究员,从事固体推进剂绝热包覆技术研究。E-mail:358240234@qq.com 通信作者:杨士山(1977-),男,研究员,从事固体推进剂绝热包覆技术研究。E-mail:342743276@qq.com
为了提高三元乙丙橡胶(EPDM)包覆层的综合性能,以六氯环三磷腈、苯酚和2-烯丙基苯酚为原料,合成出1,3,5-三(2-烯丙基苯氧基)-2,4,6-三苯氧基环三磷腈(TAPPCP)和六(2-烯丙基苯氧基)环三磷腈(HAPPCP),并通过元素分析、红外光谱、核磁共振谱和质谱对其结构进行了表征; 通过红外光谱研究了TAPPCP和HAPPCP与EPDM的化学反应特性; 研究了TAPPCP和HAPPCP添加量对EPDM力学性能和热稳定性能的影响。结果 表明,随着TAPPCP和HAPPCP用量由0增至20g,改性EPDM的热失重温度由375.36℃分别升至413.31℃和446.58℃,热质量损失率由94.01%分别降至89.05%和86.05%。随着TAPPCP和HAPPCP用量的增加,改性EPDM的拉伸强度升高,延伸率降低,且在相同添加量的条件下,EPDM/HAPPCP体系的拉伸强度高于EPDM/TAPPCP。
In order to improve the comprehensive properties of EPDM inhibitor, 1,3,5-tri(2-allylaryloxy)- 2, 4, 6-triaryloxycyclotriphazene(TAPPCP)and hexa(2-allylaryloxy)cyclotriphazene(HAPPCP)were prepared by hexachlorocyclotriphosphzene, phenol and 2-allylphenol. The products were structurally characterized by elemental analysis, FT-IR, 1H, 31P, 13C nuclear magnetic resonance(NMR)spectroscopy and mass spectrum. Infrared spectroscopy was used to study the chemical reactions of TAPPCP and HAPPCP with EPDM. The effect of TAPPCP and HAPPCP amounts on the mechanical properties and thermal stability of EPDM were studied. The results show that the thermogravimetric temperatures of modified EPDM increase from 375.36℃ to 413.31℃ and 446.58℃, and the mass loss rate decrease from 94.01% to 89.05% and 86.05%, respectively when the amount of TAPPCP and HAPPCP increase from 0 to 20g.With the increase of the contents of TAPPCP and HAPPCP, the tensile strength of modified EPDM increases and the elongation rate decreases, and under the same adding amonts of TAPPCP and HAPPCP, the tensile strength of EPDM/HAPPCP is higher than that of EPPM/TAPPCP.
引言
包覆层是固体火箭推进剂装药的重要组成部分,起着控制推进剂燃烧面、保证发动机内弹道性能和保护发动机壳体的作用[1-2]。然而,随着高能固体推进剂技术的发展和逐步应用,发动机燃烧室内燃烧温度和工作压强大幅度提高,对推进剂包覆层的耐烧蚀性和抗燃气冲刷性能提出了更高的技术要求。目前,可用于自由装填改性双基推进剂装药的包覆层主要包括聚氨酯包覆层、不饱和聚酯树脂包覆层、硅橡胶包覆层以及三元乙丙橡胶(EPDM)包覆层。其中,三元乙丙橡胶包覆层具有力学性能优良、易于加工成型等诸多优点,广泛应用于长航时续航发动机装药。然而,三元乙丙橡胶属于脂肪族分子主链结构,其本体的耐烧蚀性较差。因此,随着目前推进剂能量水平的提高和发动机工作时间的延长,三元乙丙橡胶包覆层已逐渐难以满足长航时发动机装药对耐烧蚀性和抗燃气冲刷性的要求[3-4]。
为了提高三元乙丙橡胶包覆层的耐烧蚀性和抗燃气冲刷性,一方面可以对三元乙丙橡胶的分子结构进行化学改性,以达到提高基体材料本体耐烧蚀性的目的,但这种途径研制周期较长,短期内难以实现工程化应用。另一方面,可以在包覆层配方中添加性能优良的耐烧蚀填料[5-6],以提高燃气冲蚀环境下包覆层的成炭和固炭能力。目前,常用的耐烧蚀填料主要包括云目粉、氢氧化铝、氢氧化镁、三氧化二锑、水合氧化铝等无机物以及钼酸盐、磷酸盐、联二脲等有机物[7-8]。上述填料虽可在一定程度上提高包覆层的阻燃性和耐烧蚀性,但由于元素组成、分子结构以及作用机理的限制,其对于提高包覆层的成炭和固炭能力作用甚微[9]。因此,研制并应用结炭和固炭性能优良的新型耐烧蚀填料成为提高包覆层耐烧蚀性和抗燃气冲刷性的关键。
李军强等[10]报道了苯氧基环三磷腈衍生物在EPDM中的研究,其能够在一定程度上提高EPDM材料的热稳定性和耐烧蚀性。然而,该研究通过将苯氧基环三磷腈衍生物以物理共混方式引入EPDM配方中,得到的EPDM复合材料容易发生相分离,且填料的分散均匀性较差,耐烧蚀性和力学性能等稳定性差。含不饱和基团的苯氧基环三磷腈[11-13]分子结构中的不饱和键在受热环境下通过热交联反应形成高密度的网状交联结构,可以对EPDM实现分子水平上的化学改性,且分散均匀性高,能够更大程度地提高材料的综合性能。目前,含不饱和基团的苯氧基环三磷腈的化学改性优势已在其他复合材料中获得验证。潘峰等[14]将炔丙基引入环三磷腈分子结构中,合成了一种含有炔丙基的苯氧基环三磷腈衍生物,并将其用于聚对苯二甲酸乙二醇酯的阻燃改性,能够明显提高聚对苯二甲酸乙二醇酯的耐热性和高温成炭性。因此,鉴于含不饱和基团的苯氧基环三磷腈所具有的性能优势,本研究将烯丙基苯氧基引入环三磷腈分子结构中,合成出两种具有不同官能度的烯丙基苯氧基环三磷腈衍生物,并将其作为EPDM的反应性填料,研究其对EPDM硫化特性、力学性能、耐热性能的影响,为其在自由装填改性双基推进剂装药EPDM包覆层领域的应用研究奠定基础。
1 试 验
2 结果与讨论
2.1 烯丙基苯氧基环三磷腈的热稳定性用动态热失重分析研究了TAPPCP和HAPPCP的热失重特性。测试条件:温度30~900℃,升温速率10℃/min,N2气氛。其TG曲线和DTG曲线见图1。
由图1可以看出,TAPPCP和HAPPCP的最大热失重温度分别为482.35℃和530.71℃。其中,TAPPCP存在二次热失重现象,其热失重温度为681.72℃,而HAPPCP则无明显的二次热失重现象。氮气环境中, TAPPCP和HAPPCP在800℃时的残焦量分别为35.75%和53.74%。这两种含有不饱和双键的苯氧基环三磷腈衍生物之所以具有优良的耐热性和高残焦量,主要有以下原因:(1)磷氮六元杂环自身具有良好的物理和化学稳定性;(2)磷氮六元杂环和芳环的特殊组合减弱了材料的热氧化作用;(3)分子结构中的不饱和双键能够在受热环境下发生分子内或分子间的自由基聚合反应,从而形成具有一定交联密度的网状或体状交联结构。
此外,通过比较TAPPCP和HAPPCP的TG和DTG数据可知,三官能度的TAPPCP的热稳定性明显低于六官能度的HAPPCP。出现这种现象的原因可归咎于2种化合物结构以及热聚合物历程的差别。化合物中不饱和双键的数目越多,经双键自由基聚合反应而形成的交联体的交联密度越高,其化合物本体的热稳定性也越高。对于TAPPCP而言,由于不饱和双键的数目较HAPPCP少,在热聚合过程中发生分子内和分子间自由基聚合反应的几率较HAPPCP低,故TAPPCP受热形成的交联网络相对较HAPPCP疏松。因此,可判断TAPPCP和HAPPCP分子结构和热交联网络结构完善程度的差异是造成热稳定性和残焦量不同的本质原因。
2.2 烯丙基苯氧基环三磷腈与EPDM的反应性为了确定烯丙基苯氧基环三磷腈是否与EPDM发生化学反应,本研究仅选取EPDM、TAPPCP和EPDM/TAPPCP硫化胶进行红外光谱测试,结果如图2所示。

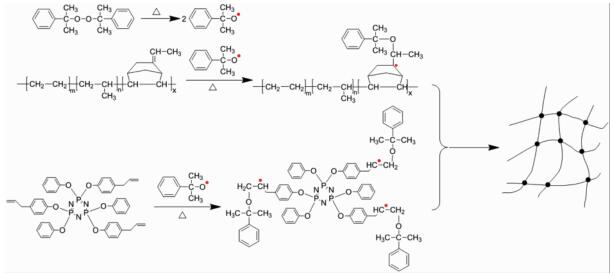

由图2可见,在TAPPCP的红外光谱中,1625cm-1处是—CH=CH2的伸缩振动峰,1409、1261、1003和972cm-1处为α、β C—H的面内外弯曲振动峰。在EPDM的红外光谱中,1608cm-1处是—CH=CH2的伸缩振动峰。当EPDM/TAPPCP经165℃高温硫化后,—CH=CH2的伸缩振动峰消失,说明TAPPCP分子结构中的不饱和双键参与了EPDM的自由基聚合反应。上述研究方法和结论也适用于EPDM/HAPPCP硫化胶体系。本研究推测的EPDM/TAPPCP体系反应机理如下:
由于特征基团和反应原理相同, EPDM/TAPPCP的反应机理也适用于EPDM/HAPPCP体系。
2.3 改性EPDM的硫化特性图3分别为TAPPCP和HAPPCP改性EPDM的硫化特性曲线,硫化特性参数分别见表1和表2。
由图3、表1和表2可见:(1)添加TAPPCP和HAPPCP均可使EPDM胶料的焦烧时间(ts1)和正硫化时间(t90)缩短。其中,ts1值代表胶料的操作安全性,t90则代表胶料的硫化速率。当TAPPCP和HAPPCP添加量逐渐增大时,胶料配方体系中的不饱和双键的含量逐渐提高,自由基交联网络的生成速率越快,胶料的安全操作时间则越短。此外,在相同TAPPCP和HAPPCP添加量的情况下, EPDM/HAPPCP体系的ts1值小于EPDM/TAPPCP,说明填料分子结构中不饱和双键的官能度越大,对胶料硫化速率的促进作用越明显;(2)最低转矩(ML)、最高转矩(MH)以及转矩差(MH-ML)不断升高,说明胶料的流动性随着TAPPCP和HAPPCP添加量的提高而逐渐变差,材料的交联密度增大,硬度提高。在相同TAPPCP和HAPPCP添加量的情况下, EPDM/HAPPCP体系的ML、MH和(MH-ML)值均大于EPDM/TAPPCP,说明填料分子结构中不饱和双键的官能度越大,胶料的交联密度越大。
从开始加热起至胶料的转矩由最低值上升90个单位所需的时间; MH为最高转矩; ML为最低转矩。下同。

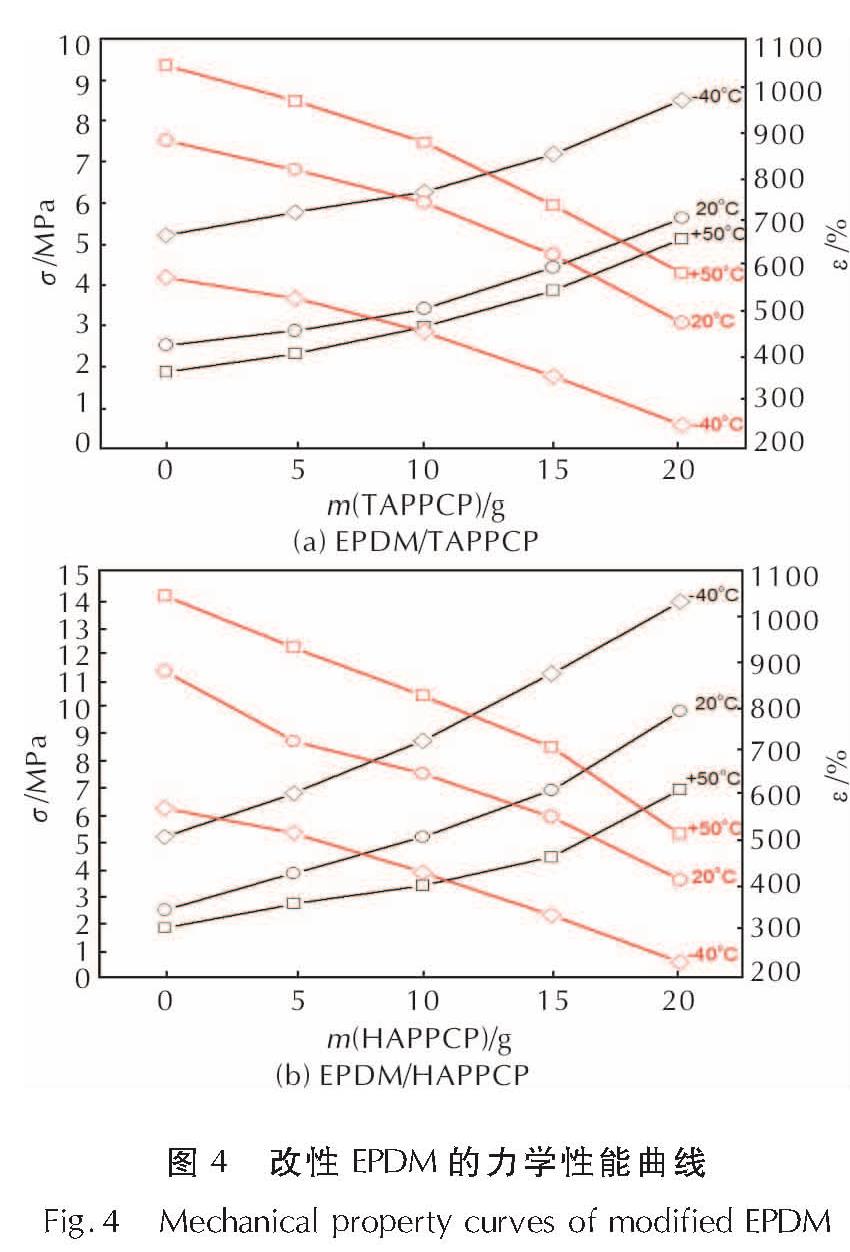

2.4 改性EPDM的力学性能针对TAPPCP和HAPPCP改性的EPDM胶料进行了高温(+50℃)、低温(-40℃)和常温(20℃)下静态力学性能研究。图4为EPDM/TAPPCP和EPDM/HAPPCP在不同温度条件下的力学性能变化趋势。
由图4可见,在相同的测试温度条件下,随着胶料配方中TAPPCP和HAPPCP含量的增大,拉伸强度不断提高,断裂延伸率不断降低。这是因为拉伸强度、延伸率与胶料的交联密度相关,交联密度越大,拉伸强度越高,延伸率则越低。因此,随着胶料配方中烯丙基含量的增加,硫化胶交联网络结构中所含的由自由基聚合产生的碳碳单键交联点含量相对提高,导致拉伸强度升高,延伸率降低。此外,通过比较图4(a)和图4(b)可以发现,在相同测试温度和相同TAPPCP和HAPPCP添加量的条件下, EPDM/HAPPCP体系的拉伸强度高于EPDM/TAPPCP,且前者拉伸强度随填料用量的增幅也略高于后者。这是因为HAPPCP分子结构中烯丙基的官能度大,一方面使单位质量胶料中烯丙基的浓度高,胶料交联密度相对较大; 另一方面致使胶料交联网络的支化程度较高而容易形成更加致密的“体型”交联结构。
2.5 改性EPDM的热稳定性用动态热失重法对所得的改性EPDM进行耐热性分析,用以评价TAPPCP和HAPPCP对EPDM热稳定性的影响。图5为不同TAPPCP和HAPPCP添加量条件下改性EPDM的热失重曲线,表3和表4分别为EPDM/TAPPCP和EPDM/HAPPCP体系实际热质量损失率与理论热质量损失率的对比。
由图5和表3可知:(1)随着TAPPCP和HAPPCP用量的增加,改性EPDM的热失重温度升高,热质量损失率下降,即热稳定性提高。此外,理论与实际热质量损失差值逐渐增大,说明填料添加量的提高有助于提升EPDM的热稳定性;(2)相同的TAPPCP和HAPPCP添加量条件下,EPDM/TAPPCP和EPDM/HAPPCP体系在800℃时的实际热质量损失率均小于理论热质量损失率,说明TAPPCP、HAPPCP与EPDM之间的混合并非简单的机械共混,而是由TAPPCP、HAPPCP与EPDM之间的化学键合作用而形成化学共混;(3)通过EPDM/TAPPCP和EPDM/HAPPCP体系的热失重性能数据对比可以发现,在相同TAPPCP和HAPPCP添加量条件下,EPDM/HAPPCP的理论与实际热质量损失差值均大于EPDM/TAPPCP,这进一步说明HAPPCP对于提高EPDM热稳定性的贡献大于TAPPCP。
3 结 论
(1)以六氯环三磷腈、苯酚和2-烯丙基苯酚为原料合成出两种含烯丙基的芳氧基环三磷腈TAPPCP和HAPPCP,其最大热失重温度分别为482.35℃和530.71℃,800℃时的残焦量分别为35.75%和53.74%。
(2)TAPPCP、HAPPCP可与EPDM在热引发条件下发生化学键合作用。随着TAPPCP和HAPPCP用量的增加,改性EPDM的拉伸强度升高,延伸率降低,且在相同TAPPCP和HAPPCP添加量的条件下,EPDM/HAPPCP体系的拉伸强度高于EPDM/TAPPCP。
(3)随着TAPPCP和HAPPCP用量的增加,改性EPDM的热失重温度升高,热质量损失率下降,热稳定性提高。且在相同TAPPCP和HAPPCP添加量条件下, HAPPCP对于提高EPDM热稳定性的贡献大于TAPPCP。
1.1 原材料六氯环三磷腈,分析纯,山东淄博蓝印化工有限公司; 2-烯丙基苯酚,分析纯,百灵威科技有限公司; 苯酚,分析纯,ALDRICH公司; 金属钠、四氢呋喃,均为分析纯,成都市科龙化工试剂厂; EPDM,ENB型,第三单体为乙叉降冰片烯,西北橡胶研究院; 过氧化二异丙苯(DCP),天津化学试剂厂; 硬脂酸,分析纯,西安化工试剂厂; 氧化锌,分析纯,佳和化工有限公司。
1.2 仪器设备及测试方法红外光谱采用美国Nicolet傅里叶变换红外光谱仪测定; 元素分析采用VARIO EL III型有机元素分析仪; 核磁共振分析采用AV500型(500MHz)超导核磁共振波谱仪(TMS内标); 动态热失重分析(TGA)用Universal V2.6D TA Instruments测定,升温速率为10℃/min,测试范围为25~800℃,气氛为空气; XK-160型开放式炼胶机,南京橡塑机械厂; WDl600平板硫化机,西北橡胶厂机械分厂; 硫化特性参数测试采用MDR 2000E型橡胶硫化仪,按GB/T16584-1996测试; 静态力学性能采用美国Instron公司Instron 4505型万能材料试验机测试,拉伸强度和断裂伸长率按GB/T528-2009测试。

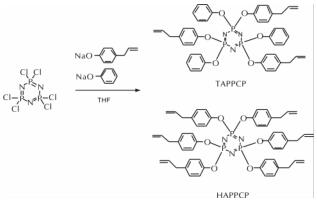

1.3 含烯丙基苯氧基环三磷腈的合成与表征以六氯环三磷腈、苯酚、2-烯丙基苯酚为原料,通过调节苯酚与2-烯丙基苯酚的料比,分别合成出两种具有不同官能度的烯丙基苯氧基环三磷腈衍生物,即1,3,5-三(2-烯丙基苯氧基)-2,4,6-三苯氧基环三磷腈(TAPPCP)和六(2-烯丙基苯氧基)环三磷腈(HAPPCP)。合成路线如下:
1.3.1 TAPPCP的合成向配置机械搅拌、温度计、氮气保护装置的500mL四口烧瓶中加入34.8g(0.1mol)六氯环三磷腈和100mL无水四氢呋喃,搅拌至固体完全溶解。然后向反应瓶中加入46.86g(0.3mol)2-烯丙基苯酚钠,并升温至回流温度下反应6h; 再向反应瓶中加入46.43g(0.4mol)苯酚钠,回流反应24h。反应完成后冷却至室温,抽滤并收集滤液,减压蒸馏除去四氢呋喃,得到棕红色液体。将所得粗品用50mL二氯甲烷溶解,并依次用5%氯化钠水溶液和蒸馏水洗涤至中性; 用无水硫酸镁干燥过夜,经过滤、减压蒸馏得到棕色油状透明液体67.13g,收率82.5%。
IR(cm-1):3066,2965,1625,1593,1409,1261,1191,1094,1003,972,767,691; 1H NMR(CDCl3):7.06~7.22(m),6.87~6.97(m),5.81(s),4.96(d),3.24(s); 13C NMR(CDCl3):39.5,115.9,118.2,120.3,121.5,130.1,130.4,134.0,147.2,150.2; 31P NMR(CDCl3):10.09; 元素分析(%):计算值,C 66.42、H 5.20、N 5.16; 实测值,C 66.51、H 5.18、N 5.13; MS(m/z):814.78[M+H]+,815.78[M+2H]+,836.77[M+Na]+。
1.3.2 HAPPCP的合成向配置机械搅拌、温度计、氮气保护装置的500mL四口烧瓶中加入34.8g(0.1mol)六氯环三磷腈和100mL无水四氢呋喃,搅拌至固体完全溶解。然后向反应瓶中加入109.34g(0.7mol)2-烯丙基苯酚钠,并升温至回流温度下反应24h。反应完成后冷却至室温,抽滤并收集滤液,减压蒸馏除去四氢呋喃,得到棕红色液体。将所得粗品用50mL二氯甲烷溶解,并依次用5%氯化钠水溶液和蒸馏水洗涤至中性; 用无水硫酸镁干燥过夜,经过滤、减压蒸馏得到棕色油状透明液体73.74g,收率78.95%。
IR(cm-1):3067,2968,1628,1591,1410,1259,1193,1095,1006,971,769,693; 1H NMR(CDCl3):6.97(d),6.81(d),5.89~5.92(m),5.04(d),4.79(d),3.33(s); 13C NMR(CDCl3):38.7,115.9,118.6,120.3,121.5,134.2,147.4; 31P NMR(CDCl3):-19.87; 元素分析(%):计算值,C 69.45、H 5.83、N 4.50; 实测值,C 69.45、H 5.88、N 4.44; MS(m/z):934.97[M+H]+,935.97[M+2H]+,956.96[M+Na]+。
1.4 改性EPDM制备将100g EPDM、1g DCP、5g氧化锌和0.8g硬脂酸在双辊混炼机上进行塑炼,分别加入5、10、15和20g的TAPPCP或HAPPCP进行混炼、厚通、薄通、出片,混炼胶放置24h后,在10MPa、165℃下硫化40min得到硫化EPDM样品。
